自動澆水 DIY

為了避免像我這樣一個星期才澆沒兩次水的不專業農夫，只好弄來一星期才要補水一次的自動灑水系統 ---- 週末雜記 ---- 整理陽台菜園 (2010-05)。

想著要繼續改良可能也有兩三年了，終於等到幾個環節逐一到位......

.

先前使用的『自動澆水器』套件

『自動澆水器』(不含罐子), 四顆鹼性電池可以使用一年, 但每星期至少要補一次水 08-11-30 拍照

08-04 買的『自動澆水器』(不含罐子)，是完整的套件，特價只要 $699。不過現在已經找不到哪邊還有賣。

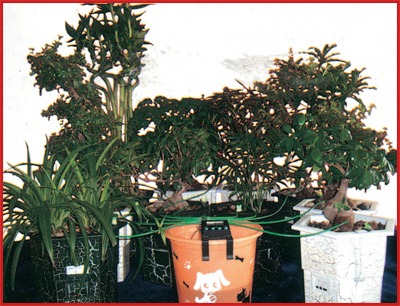

G00843   自動澆水系統

~ 出門也不怕植物乾枯 ~

利用自動澆水系統安裝、設定完成，將所需澆水的盆裁接上供水管，澆水器就會按時為植物澆水，出遠門不怕植物會因缺水而枯死。平時工作忙碌，也可利用自動澆水系替你照顧植物。

---

◎尺寸	主機-65.x7.3x4.7cm、供水管-長10m(可剪裁)、水管-長29.4cm
◎電源	3號電池4個
◎整組	包括主機、供水管、水管、固定座各1件、鐵線10條

.

想要改良它，主要有幾個考量：

• 一星期「還」要補水一次、使用電池供電 ---- 這些都還不夠「防呆」
• 供水管的分支，只能照顧到「點」；而不是「面」
• 供水管是特殊管徑，裁剪幾次之後就找不到補充的管材

.

2011-07 的自動澆水

雖然原本的出發點是「改良」，但最後其實是將整組套件給取代了，這才實現了以下的功能：

• 自來水供水，不再需要定期補水
• 市電供電，
• 以噴霧的方式照顧較大的噴灑範圍
• 使用較常見的二分管

而且還是繼承了『自動澆水器』套件的主要特點

• 一天多段，作動時間以秒為單位

.

配水管線

2008年就買的配水管線 ...... 如圖右上方「白色的細管」是濾水器常用的二分管， 此外，水族用的氣管 (底下照片看到的透明細管) 也是很方便的材料

電磁閥

同樣是2008年就買的電磁閥卻是「欠東風」的狀態，一直等到2011年才派上用場 關鍵字：電磁閥、2分、110V 2008年售價$100， 現在則是$150~$180

噴頭、灑水頭

將電磁閥控制的出水管線接到噴頭下方進水，就能產生半公尺左右的噴灑範圍

數位定時器

這是讓我等了最久的環節，也是滿足一天多段，作動時間以秒為單位的最重要元素。 關鍵字：OTM304 袖珍型數位定時器 ======== 這期間找到的其他定時器不是太貴，不然就是太陽春。 像照片左邊的機械定時器，雖然可以一天多段，但只能以15分鐘為最小單位。

.

其他參考資料

在『自動澆水器』套件前後，我還嘗試了 點滴、滴漏 水車 可調式盆栽自動澆水器 但都不盡理想

這種『可調式盆栽自動澆水器』, 每次裝水就又要重新調整通氣量, 很麻煩 (10-01-18 拍照)

而網路上找到的方案，例如以下，則是成功的「滴漏 」實例：

• 自動澆水系統 @ 幸福小廚房 :: 隨意窩 Xuite日誌
  http://blog.xuite.net/yuenfong/yuenfongng/13991103
• 自動定時澆水器
  http://www.ied.edu.hk/apfslt/v5_issue3/pspc2/lab4.htm

.

自動旋轉灑水器

我沒有用過這類的灑水器，猜測應該可以照顧 2~5 公尺的範圍。另外，它們似乎是4分管。

.

限時繼電器

平價，而又是以秒為單位的，還可以考慮「限時繼電器」。最便宜有$200左右的價位。每次上電後，到設定的時間就切斷輸出。下次上電後，則再重新計時。它們可以設定 9.99s ~ 999h (0.01s, 0.1s, 1s, 0.01m, ……, 0.1h, 1h)。此外，「雙調型限時繼電器」則可以分別設定開關的週期。

.

發表於 2012-05-23
