電子工程師日記 -- 電路板 勞作篇

最近幾週的工作中, 做了電路板勞作。

除了分享心得之外, 也貼一些相片, 讓大家體會『電子工程師』的部份工作內容。

.

電路板跳線心得

  • 轉交給下一手時, 應固定牢靠 ---- 否則, 焊接的部份被扯壞了, 可是一場惡夢呢
  • 隨時做筆記
  • 作成可拆裝的模組化, 方便除錯及組裝
  • 善用線材顏色or排線, 以維持條理
  • 線材太粗或太零亂, 會很難組 ---- 這部份也要一併考慮才行

.

電路板勞作內容

  • 把別的部門的『數位相框電路板』, 改造成給客戶的樣品
  • 從原本的 8吋 800x600 的 LCD面板 (60pin 0.5mm 排線), 跳線成 9吋 800x480 的面板 (68pin 分成兩組 34+34pin 0.5mm 排線), 除了轉接 面板影像訊號, 還要產生與原本不同的另外四組正負電壓
  • 加上 I2C LED 混色 功能
  • 修改按鈕配置
  • 轉接 UART (3.3V) 到 RS232(+/-15), 以便和 PC 連線

.

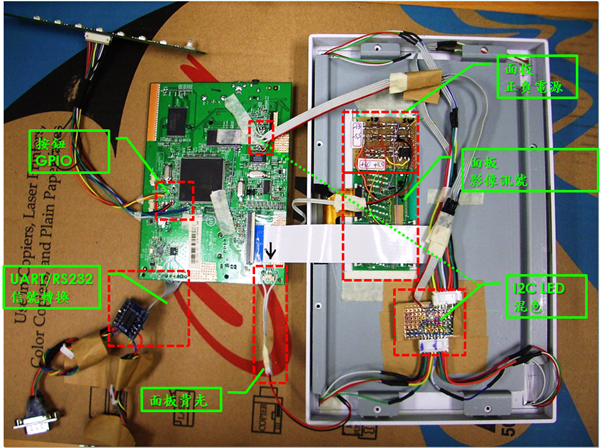

除了左邊中間那片『別的部門的數位相框電路板』和右邊的『機構件』之外, 其他部份都是我的手工勞作。




花時間做筆記, 能讓腦筋愈來愈清楚,
焊的跳線才會更有條理

原本零亂的跳線,
到第三片手工板, 變得整齊許多



善用線材顏色維持條理

.

筆記

2010-06-30_222204

.

烙鐵之下的世界

這種跳線只是小意思[Untitled]001

這個多做幾次, 也該有條理了Panel_IF_#3

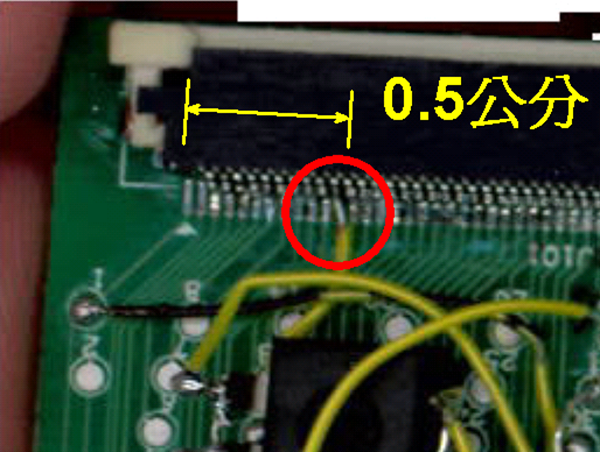

要把扯掉的焊點修好 (紅圈處), 才是最考驗耐性的

.
