2008年3月31日 星期一

[硬體 DIY] 自製超簡單的小型 USB 接頭

IMG_7697 靈感來源
IMG_7692 材料
  • 排針
  • 厚塑膠片 (厚 1.0~1.6mm, 寬12mm, 長度比排針長2~3mm), 我用的是 PCB 板材
  • 薄塑膠片, 類似投影片之類的
  • 雙面膠帶
IMG_7693-12mm 用雙面膠帶將『排針』和『厚塑膠片』貼在一起, 將12mm 的『寬度中心線』與『排針』對正
IMG_7696 另一面貼上『薄塑膠片』以方便插拔
IMG_7695 如果有卡尺, 可以檢查厚度, 建議值為 1.8~2.4 mm
IMG_7742-1 或是直接上場做插拔測試
IMG_7744-1
IMG_7698 完成接線, (最好再加上絕緣)

(...繼續閱讀.../...CONTINUE...)

2008年3月29日 星期六

[硬體DIY] 拯救 鬆動的 USB 接口

如果遇到 USB 接口鬆動 -- 輕輕一碰 USB 接線就會使 USB 裝置失聯, 可以試試以下的改善方式 -- 適用於電腦或 HUB 等 USB 接口

2008-03-28_152247

首先, 找出鬆動的方向, 如圖, 試試哪個方向比較鬆

IMG_7689-1 如果是 藍色綠色 的方向較鬆, 則可以如右圖將彈片挑起,

.

IMG_7690-1改善後
2008-03-28_155345 如果是 紅色 方向較鬆, 則先將彈片挑出, 整形後再扳回去
2008-03-28_155606 有時, 藍色部份夾持力不足, 也可以加以整形

(...繼續閱讀.../...CONTINUE...)

2008年3月23日 星期日

[居家DIY] 水車

從開始這個部落格到現在六個月了, 終於開始有 [居家DIY] 的文章, 希望這些原創的點子, 能夠得到大家的迴響。

是的, 真的是『水車』, 而且我用的材料都很容易找到, 組裝的方式也不困難, 往下看就知道囉!!

IMG_7646 首先, 介紹這次做『水車』的材料 :
  • 大網片 2 片, 最好是奇數格的正方形, 我用的是 9x9, 不過現在市面上以 7x7 或 10x10 較常見
  • 罐子 4 個以上, 塑膠罐或鐵罐均可, 最好是一樣的寬度, 至於高度則不見得要一模一樣, 我用的是 10 公分的健康食品空罐
  • 水管, 圓木塊 1 個, 或其他柱狀物, 直徑要略小於大網片的洞, 長度則要比罐子的寬度多出 4~10 公分, 我用的是 外徑 3.4 公分, 長度 14 公分的水管
  • 繩子或鏈子
  • (免洗筷, 後來沒有用到)

.

IMG_7647 小零件 :
  • 固定扣 (每個罐子兩個), 原本是用來固定電線的, 有多種尺寸可以選擇, 圖示為 1/4 吋的規格, 這是我唯一特別去買的材料, 其他都是家裡現成的東西
  • 螺絲, 螺帽 (搭配固定扣的數目)
  • 墊片, 螺絲釘, 不一定用得到
9x9x4 依罐子的數目, 規劃出正多邊形 (紅圈所示), 記得在外緣至少多留一格 (後面會解釋), 中心的綠圈則是軸心的位置9x9x6
IMG_7648 首先, 在罐子的上緣鑽出兩個對稱的洞, 口徑略大於螺絲
IMG_7650 鎖上螺絲, 螺帽, 記得要讓罐子能自由活動
IMG_7651 將 固定扣 放在十字點, 或鐵線上, 後來發現放在『鐵線上』的效果比較好
IMG_7652 將 螺絲 鎖在 固定扣 上, 這邊要鎖緊
IMG_7653 在一個網片上, 裝好兩個罐子, 先檢查『罐子和罐子』,『罐子和軸心』是否會打架
IMG_7655裝好所有罐子
IMG_7658 加上另一個網片, 裝上軸心, 並在每一個罐子的外圈加上繩子或鏈子, 記得要稍微有點鬆弛, 才不會妨礙罐子
在位置 (1) 加水, 到位置 (2) 會開始傾斜, 到位置 (3) 就會自動將水倒出,
running

.

這個『水車』大約構想了一天才敲定主結構, 實際組裝則是兩個小時, 另外再花一個小時調整罐子和鏈子的位置,

後續工作 :

  • 將『水車』的影片貼出來
  • 調整進水量, 去藥局買 $20 的點滴管就行了
  • 調整運轉速度, 也就是每一個罐子會裝多少水才移動到下一個位置, 有初步的想法, 還要繼續研究
  • 讓『水車』派上用場 ---- 你猜到了嗎?

.

.

.

.

這個『水車』, 將會是我的陽台菜園『自動澆水』的其中一部分 !!

.


(...繼續閱讀.../...CONTINUE...)

2008年3月22日 星期六

[我的菜園] 青江白菜發芽了

0316-overview 除了在公司拿到的聖誕紅之外, 我家的陽台終於開始有『菜園』的樣子, 因為青江白菜已經發芽了。
  • IMG_7606 0311 傍晚, 播種
  • 0316 清晨, 青江白菜 (Bok Choy) 發芽了

.

IMG_7610

青江白菜 剛發芽 的特寫

0318AM-IMG_7636 0318 清晨 (發芽兩天後)
0318PM-IMG_7637 0318 傍晚, 才12小時, 就有如此令人驚艷的成長
0319AM-IMG_76390319 清晨, 還是只過12小時, 但又長高了許多
0322NOON-IMG_7640 0322 中午, 說實在, 很難想像這些幼苗長大後就會是青江白菜 (聽說播種一個月後就可以採收了, 那就是20天後囉!!)

IMG_7642 0311 同一天播種的紫甘藍 (Red Cabbage), 終於在落後青江白菜 6 天之後的 0322 中午發芽了, ... 只是 ... 真的是IMG_7643紫甘藍的芽嗎? 讓我們拭目以待吧!!

.


(...繼續閱讀.../...CONTINUE...)

2008年3月8日 星期六

[硬體DIY] USB 電源接頭 2008-03 版

IMG_7537雖然, 標準的 USB 電源規格是 5V 500mA, 但是現在 PC 或 NB 的 USB 接口, 幾乎都可以提供 1A 或甚至 2A 的電流, 所以 5V 電源的首選就是 USB 囉 !!

**** 重要的提醒 **** 如果將 USB 電源誤接或反接, 可能會造成電腦瞬間自動關機, 或甚至是永久性的硬體損壞, 請自行衡量風險, 並且小心再小心, 最好能有電表等工具輔助


請參考以下網頁, 確認 USB 電源的腳位

.

以下介紹我用來外接 USB 電源的方式

  • 基本版 -- 只提供電源 (佔去一個 USB 埠)
IMG_7535拉出 5V 和 地
IMG_7536另外用粗迴紋針作把手, 銲在上面, 以方便插拔
IMG_7537加上絕緣, 就完成囉!!

.

  • 進階版 -- 提供電源, 但不佔去 USB 埠 (可以再接上 USB 裝置)
IMG_7559將『公』『母』兩個 USB 接頭對接, 再拉出 5V 和 地, 這樣除了供電之外, 也還可以再接上一個 USB 裝置
IMG_7560在兩個接頭中間, 務必再銲接固定, 以增加插拔強度

.

相關文章


(...繼續閱讀.../...CONTINUE...)

[硬體DIY] 為『熱當機』的 電視盒 加裝風扇

IMG_7545我們家的電視盒, 從幾年前知道它會『熱當機』之後, 就加裝了風扇, 不過當時找到的風扇只能外掛在電視盒的機殼外面。直到最近, 才找到適合裝在電視盒機殼裡面的風扇, 而且這次還另外加上了『溫控線路』, 使得風扇會在一定溫度以上才開始啟動。

.

風扇風向示意圖

從左側兩顆主要 IC 處吸氣, 然後吹向右側的散熱片
all-before
主要工具 : 電動起子 和 鑽頭 IMG_7558
在電視盒機殼上鑽洞 IMG_7539
從另一面鎖螺絲 IMG_7540
冒出螺牙 IMG_7542
加上銅柱 IMG_7543
用兩個銅柱夾住風扇的一角 IMG_7546
一共使用三組銅柱固定風扇
(此時, 紅圈位置的第三組銅柱還沒裝上)
IMG_7545
將偵測溫度的 NTC 電阻放在其中一個散熱片旁邊, NTC
側視所見的風扇位置 sideview1

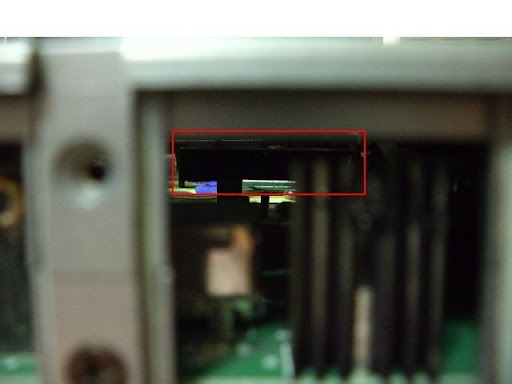

從較遠一側看風扇 sideview2

.

AV-mate完工照
1. 延長的電源接頭 (於此處接上變壓器)
2. 電視盒的電源接頭
3. 分接出來的溫控線路
4. 接到電視盒內的風扇電源線, 和測溫線
5. 三組螺絲和銅柱

.

尚待完成的工作

  • 調整偵測電阻的位置
  • 調整風扇啟動的溫度
  • 整理線路圖, 張貼出來

.

關於風扇 :

  • 風扇是在網拍所購買的『筆記型電腦用散熱器』, 一個只賣 $50, 詳情請見 連結1連結2
  • 此款風扇為側吹設計, 特別適合於空間狹小的場合使用, 其規格為 5V 400mA, 風力不會輸給一般的 12V 風扇 (約為 12V 50mA 到 200mA)
  • 實測結果, 此款風扇 1.5~2.0V 就可以啟動, 也就是說, 可以改接 1~4 顆 1.5V 的電池使用

.


(...繼續閱讀.../...CONTINUE...)
