[硬體DIY] 為『熱當機』的 電視盒 加裝風扇

IMG_7545我們家的電視盒, 從幾年前知道它會『熱當機』之後, 就加裝了風扇, 不過當時找到的風扇只能外掛在電視盒的機殼外面。直到最近, 才找到適合裝在電視盒機殼裡面的風扇, 而且這次還另外加上了『溫控線路』, 使得風扇會在一定溫度以上才開始啟動。

.

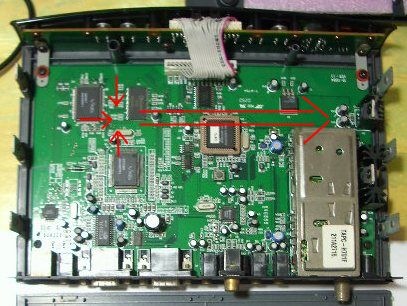

風扇風向示意圖

從左側兩顆主要 IC 處吸氣, 然後吹向右側的散熱片
all-before
主要工具 : 電動起子 和 鑽頭 IMG_7558
在電視盒機殼上鑽洞 IMG_7539
從另一面鎖螺絲 IMG_7540
冒出螺牙 IMG_7542
加上銅柱 IMG_7543

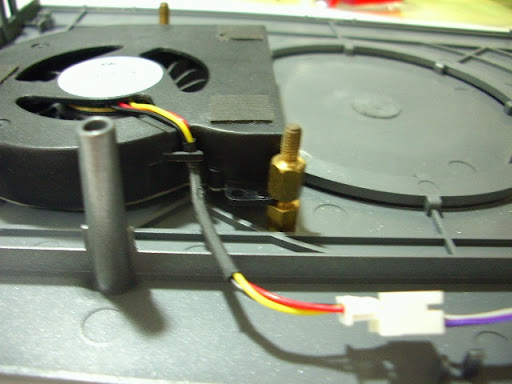

用兩個銅柱夾住風扇的一角 IMG_7546

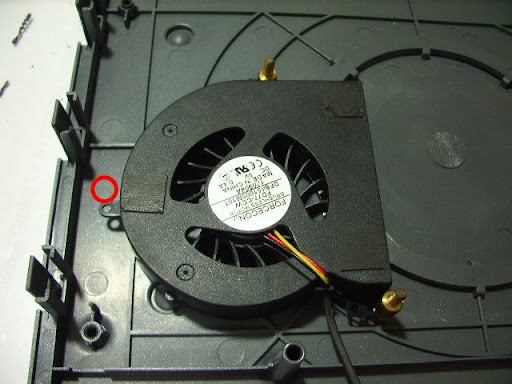

一共使用三組銅柱固定風扇
(此時, 紅圈位置的第三組銅柱還沒裝上)
IMG_7545

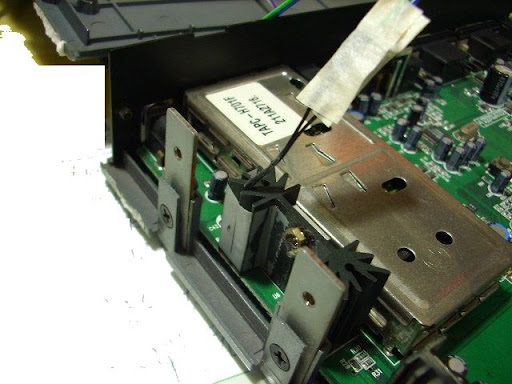

將偵測溫度的 NTC 電阻放在其中一個散熱片旁邊, NTC

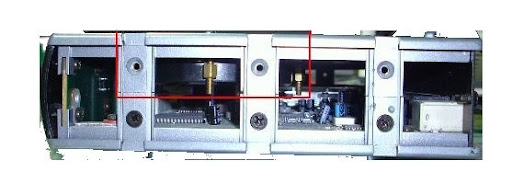

側視所見的風扇位置 sideview1

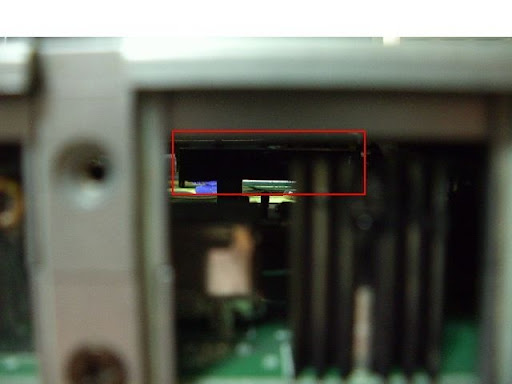

從較遠一側看風扇 sideview2

.

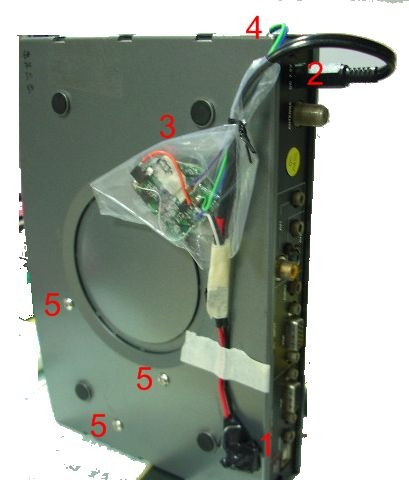

AV-mate完工照
1. 延長的電源接頭 (於此處接上變壓器)
2. 電視盒的電源接頭
3. 分接出來的溫控線路
4. 接到電視盒內的風扇電源線, 和測溫線
5. 三組螺絲和銅柱

.

尚待完成的工作

  • 調整偵測電阻的位置
  • 調整風扇啟動的溫度
  • 整理線路圖, 張貼出來

.

關於風扇 :

  • 風扇是在網拍所購買的『筆記型電腦用散熱器』, 一個只賣 $50, 詳情請見 連結1連結2
  • 此款風扇為側吹設計, 特別適合於空間狹小的場合使用, 其規格為 5V 400mA, 風力不會輸給一般的 12V 風扇 (約為 12V 50mA 到 200mA)
  • 實測結果, 此款風扇 1.5~2.0V 就可以啟動, 也就是說, 可以改接 1~4 顆 1.5V 的電池使用

.
